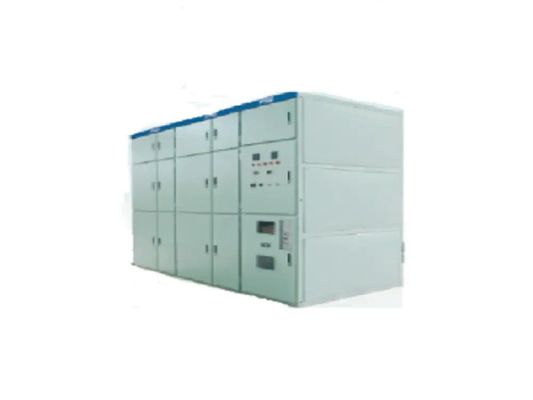

Η συσκευή φίλτρου υψηλής τάσης FC είναι μια παθητική συσκευή φίλτρου, η οποία έχει δύο λειτουργίες: καταστολή του αρμονικού ρεύματος του δικτύου ηλεκτρικής ενέργειας και αντιστάθμιση της αντιδραστικής ισχύος του συστήματος.Η καταπιεσμένη αρμονική του ηλεκτρικού δικτύου περιλαμβάνει κυρίως 3Η συσκευή είναι εγκατεστημένη στην πλευρά του λεωφορείου ή του φορτίου, με βολικό συνδυασμό εξοπλισμού και σταθερή απόδοση.έξυπνη αυτόματη εναλλαγήΧρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια, τη μεταλλουργία, το ηλεκτρικό σίδερο, το εργοστάσιο αλουμινίου, τη χημική βιομηχανία, το ορυχείο άνθρακα, το ελαιοτριβείο, τον ηλεκτρικό φούρνο τόξου,σταθμοί αντλίας κινητήρων υψηλής τάσης και άλλες βιομηχανίες με μεγάλη γεννήτρια αρμονικών.
2Χαρακτηριστικά του προϊόντος Η συσκευή φίλτρου υψηλής τάσης FC εφαρμόζεται στην αρμονική επεξεργασία δικτύων ηλεκτρικής ενέργειας 6kV, 10kV, 35kV και 110kV.η αντιστάθμιση του φίλτρου έχει σχεδιαστεί μέσω προσομοίωσης υπολογιστή, και υψηλής απόδοσης πυκνωτή φίλτρου και αντιδραστήρα φίλτρου χρησιμοποιούνται για την καταστολή και την απορρόφηση του αρμονικού ρεύματος, τη μείωση του ποσοστού στρέβλωσης της αρμονικής τάσης,μειώνει την απώλεια γραμμής και μειώνει το αρμονικό ρεύμα, βελτιώστε τον παράγοντα ισχύος.
3. Αρχή λειτουργίας Η συσκευή φίλτρου υψηλής τάσης FC αποτελείται κυρίως από διακόπτες, πυκνωτή φίλτρου, αντιδραστήρα φίλτρου, αντίσταση, σπείρα εκφόρτωσης, συσσωρευτή οξειδίου του ψευδαργύρου κλπ.Είναι κατασκευασμένο σε τύπο ντουλάπι ή τύπου φράχτη σύμφωνα με τις ανάγκες των χρηστών.Εκτός από το φίλτρο, το φίλτρο παίζει επίσης το ρόλο της αντιδραστικής αντιστάθμισης ισχύος.Στην πρακτική εφαρμογή, διάφορες ομάδες φίλτρων σχεδιάζονται σύμφωνα με τη διανομή και το μέγεθος του αρμονικού ρεύματος και της ζήτησης ενεργειακής ενέργειας.Κάθε ομάδα φίλτρων έχει χαμηλή αντίσταση που αντιστοιχεί σε μια ορισμένη αρμονική, το φίλτρο υψηλής διέλευσης έχει χαμηλή αντίσταση σε αρμονικές πάνω από τη συχνότητα διακοπής και το φίλτρο τύπου C έχει τα χαρακτηριστικά της ευρείας ζώνης συχνοτήτων συντονισμού και της χαμηλής απώλειας. Ορίστε πέντε προληπτική ηλεκτρική κλειδαριά και μηχανική κλειδαριά σύμφωνα με την κύρια καλωδίωση και τη δομή του ντουλαπιού για να αποφευχθεί η λάθος λειτουργία.
Μέθοδος αντιστάθμισης δυναμικού και στατικού συνδυασμού 1.Περίληψη (1) Αν και το SVG μπορεί να πραγματοποιήσει ταυτόχρονα αντιδραστική αντιστάθμιση ισχύος και έλεγχο αρμονικών, στην περίπτωση υψηλού αρμονικού περιεχομένου,Είναι πολύ υψηλό κόστος επένδυσης να χρησιμοποιήσετε μόνο το SVG για να πραγματοποιήσετε αρμονικό έλεγχο.. (2) Συχνές αλλαγές φορτίου υψηλής ισχύος θα προκαλέσουν σοβαρές διαταραχές στο δίκτυο, όπως ηλεκτρικός φούρνος, ηλεκτροποιημένος σιδηρόδρομος, φούρνος μέσης συχνότητας, κυλίνδρους,Φωτοβολταϊκή και αιολική ενέργεια και ούτω καθεξήςΑυτό το είδος του φορτίου της πρόσκρουσης θα προκαλέσει τη διακύμανση της τάσης του δικτύου.φλας (μερικές φορές περιλαμβάνει επίσης διακυμάνσεις συχνότητας) και η τριφασική ανισορροπία τάσης προκαλείται, η οποία είναι επιβλαβής για τους άλλους χρήστες του δικτύου. (3) Ο συνδυασμός SVG και FC είναι ένα είδος οικονομικά αποδοτικού συστήματος αντιστάθμισης βελτιστοποίησης, το οποίο όχι μόνο μπορεί να φιλτράρει την αρμονική, αλλά και να παρέχει μερική χωρητική αντιδραστική ισχύ,και όλο το σύστημα των επενδύσεων εξοπλισμού μειώνεται.
