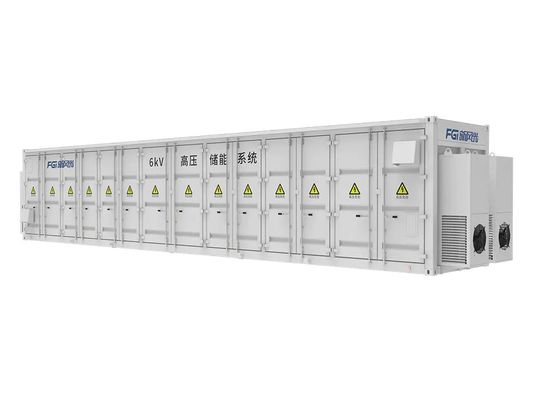

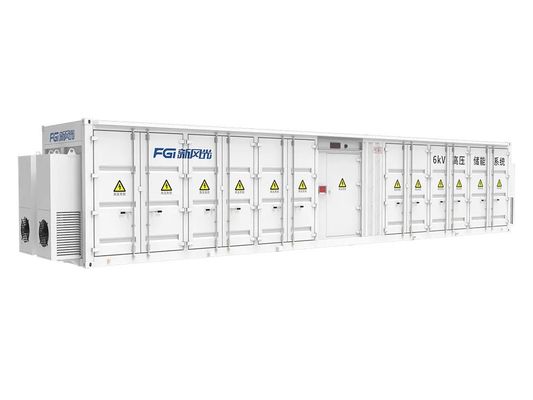

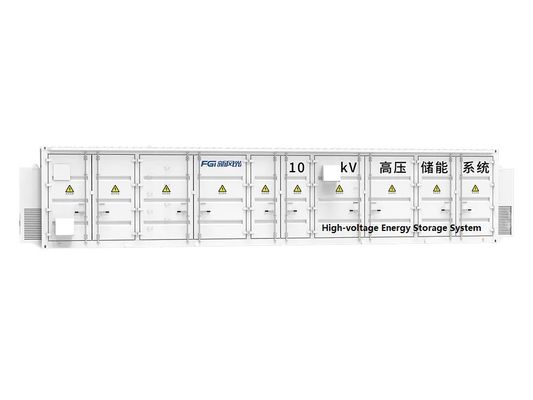

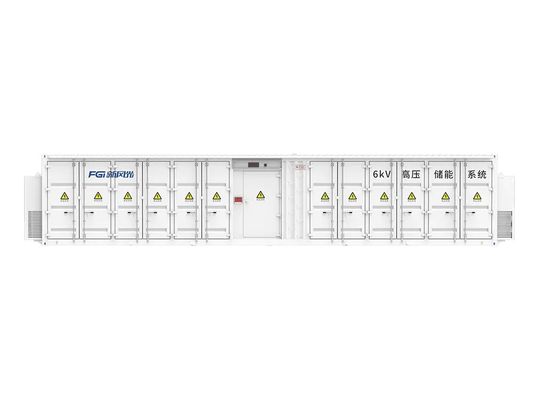

Προσαρμόσιμο σύστημα αποθήκευσης ενέργειας υψηλής τάσης 6kV ~ 35kV Πολυκαναλική τροφοδοσία

Αποθήκευση ενέργειας για ρύθμιση συχνότητας

• Πώς λειτουργεί:Το σύστημα αυτό συνδέεται με το δίκτυο (ή ένα μικροσύστημα) για την παρακολούθηση των αλλαγών φορτίου ισχύος σε πραγματικό χρόνο.Χρησιμοποιεί υπερσυμπιεστές για να απελευθερώνει άμεσα ισχύ όταν η ζήτηση αυξάνεται ξαφνικά (υποστηρίζοντας τη σταθερότητα του δικτύου) και να απορροφά ισχύ όταν η ζήτηση πέφτει ξαφνικά (προλαμβάνοντας τις κορύφους τάσης).
• Οφέλη:Σταθεροποιεί το τοπικό δίκτυο ηλεκτρικής ενέργειας, ενισχύοντας την ασφάλεια και την αξιοπιστία, ειδικά για προσωρινά ή απομονωμένα συστήματα.
• Βασικά πλεονεκτήματα:
  • Γρήγορη ανίχνευση:Γρήγορα (κάτω από 1 δευτερόλεπτο) και με ακρίβεια εντοπίζει τις ξαφνικές αυξήσεις ή πτώσεις ισχύος χρησιμοποιώντας έναν προηγμένο αλγόριθμο.
  • Έξυπνη αποζημίωση:Σταθεροποιεί αυτόματα την ισχύ κατά τη διάρκεια διαφόρων διακυμάνσεων φορτίου (μονό, συνεχές ή τυχαίο), ελαχιστοποιώντας την επίδραση στο δίκτυο.
  • Καθαρή σύνδεση δικτύου:Διασφαλίζει ομαλή ενσωμάτωση στο δίκτυο με πολύ χαμηλό ηλεκτρικό θόρυβο (αρμονικές ρεύματος < 3%) χρησιμοποιώντας προηγμένη ηλεκτρονική ισχύος.
  • Πολυδιάστατο:Παρέχει επίσης υποστήριξη ενεργειακής ενέργειας και μπορεί να λειτουργήσει ως εφεδρική πηγή ενέργειας (θέση εκτός δικτύου) κατά τις διακοπές.

Αποθήκευση Ενέργειας για το Πικ Ραφίσματος

• Προβλήματα:Η υψηλή ζήτηση ηλεκτρικής ενέργειας κατά τις ώρες αιχμής επιβαρύνει το δίκτυο ηλεκτρικής ενέργειας.και τις προκλήσεις της ενσωμάτωσης διαλείπουμενων ανανεώσιμων πηγών ενέργειας (όπως η ηλιακή και η αιολική ενέργεια).
• Λύση:Μεγάλης κλίμακας συστήματα αποθήκευσης ενέργειας.
• Πώς βοηθάει:Εξισορροπεί την προσφορά και τη ζήτηση ενέργειας αποθηκεύοντας ενέργεια όταν η παραγωγή υπερβαίνει την κατανάλωση (ειδικά από ανανεώσιμες πηγές ενέργειας) και απελευθερώνοντάς την όταν απαιτείται.Αυτό βελτιώνει τη συνολική σταθερότητα του δικτύου και την ποιότητα της ενέργειας.
• Εφαρμογή (Χαρίσιμο κορυφής / Πλήρωση κοιλάδας):Αποθηκεύετε την φθηνότερη ηλεκτρική ενέργεια που παράγεται εκτός ωρών αιχμής ("χρονές κοιλάδας") σε μπαταρίες.
• ΠλεονεκτήματαΜειώνει την πίεση στο δίκτυο κατά τις ώρες αιχμής και μειώνει το κόστος ηλεκτρικής ενέργειας για τους τελικούς χρήστες μετατοπίζοντας τη χρήση ενέργειας από τις ακριβές περιόδους αιχμής.

Πλεονεκτήματα

• Η συστοιχία μπαταριών λειτουργεί με όλα τα κύτταρα υπό έλεγχο.
• Η υψηλή ποιότητα μορφής κύματος εξόδου επιτυγχάνεται υπό χαμηλή συχνότητα φορέα.
• Η αποτελεσματικότητα του συστήματος βελτιώνεται κατά περισσότερο από 3%.
• Η αποστολή του δικτύου απλουστεύεται με ταχύτητα απόκρισης.
• Ο σχεδιασμός της επανεξάρτησης της μονάδας ισχύος επεκτείνει το χρόνο λειτουργίας χωρίς λάθη.
• Η αύξηση της ισχύος οδηγεί σε σημαντικότερα πλεονεκτήματα κόστους και αναδυόμενα πλεονεκτήματα μεγέθους, μαζί με μείωση του αριθμού των πρωτογενών διακόπτες για σύνδεση.

Εφαρμογές

Χαρακτηριστικάκαι Οφέλη

• Υψηλό επίπεδο προστασίας IP54, ισχυρή προσαρμοστικότητα στο περιβάλλον

• Ενσωματωμένη σχεδίαση, βολική για εγκατάσταση και συντήρηση

• Σύνδεση στο δίκτυο χωρίς μετασχηματιστή, υψηλή συνολική απόδοση

• Σχεδιασμός αυτόματης ελαφρότητας, υψηλή αξιοπιστία

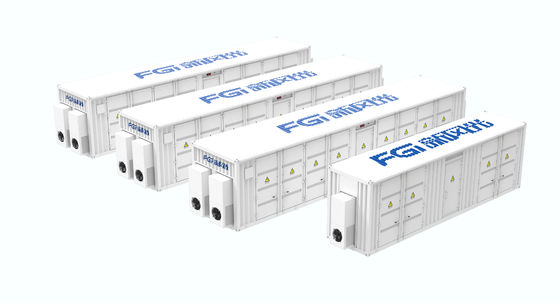

• Υποστήριξη παράλληλης σύνδεσης πολλών μονάδων, η οποία μπορεί να επεκταθεί γρήγορα σε 100 MW και άνω













Ηλεκτρικό σχηματικό διάγραμμα















Γενικά Συγκρότημα διάγραμμα















Κατηγορία ισχύος και διάσταση



Τάξη τάσης (kV)	Κατηγορία ισχύος (MW)	Ονομαστική ικανότητα (MWh)	Βάρος (t)	Αριθμός	Μέγεθος (m)
					Διάμετρο	Βαθμός ((D)	Υψόμετρο ((H)
6	2	2	48	1	15	2.438	3
	2	4	90	2	15	2.438	3
	3	3	75	2	15+7	2.438	3
	3	6	126	3	10	3	2.85
10	4	4	120	3	11	3	2.85
	4	8	145	3	13	3	2.85
	5	5	135	3	13	3	2.85
	5	10	165	3	14.2	3	2.85
	10	10	168	3	14.2	3	2.85
	10	20	320	6	14.2	3	2.85
35	10	10	282	6	15	3.2	3.1
	10	20	348	6	15	3.2	3.1
	12	12	288	6	15	3.2	3.1
	12	24	336	6	16	3.2	3.1
	15	15	312	6	16	3.2	3.1
	15	30	450	9	14	3.2	3.1
	25	25	348	6	16	3.2	3.1
	25	50	696	12	16	3.2	3.1
	30	30	522	9	14	3.2	3.1
	30	60	936	18	14	3.2	3.1
	50	50	696	12	16	3.2	3.1
	50	100	1392	24	16	3.2	3.1
	100	100	1410	24	16	3.2	3.1
	100	200	2820	48	16	3.2	3.1

Σημείωση:
Οι παραπάνω διαστάσεις είναι μόνο για αναφορά, και η εταιρεία διατηρεί το δικαίωμα να αναβαθμίσει και να βελτιώσει το προϊόν.





































---
